ЗРС С-400 «Триумф»: обнаружение - дальнее, сопровождение - точное, пуск - поражающий

В основе конструктивно-технических решений зенитной ракетной системы «Триумф» лежат самые передовые достижения.


Материал из журнала «Военно-космическая оборона», № 3, 2008 год

28 апреля 2007 г. Постановлением Правительства РФ принята на вооружение Вооруженных Сил РФ новейшая ЗРС «Триумф», изготовлен первый серийный образец ЗРС и поставлен на боевое дежурство 6 августа 2007 г. в районе г. Электросталь Московской области.

В нашей стране и во многих странах мира во второй половине XX века на вооружении Войск ПВО находились зенитные ракетные комплексы (ЗРК) и системы (ЗРС) разработки НПО «Алмаз» нескольких поколений.

К первому поколению относится стационарная ЗРС средней дальности С-25. На основе ЗРС С-25 к середине 1950-х гг. была создана эшелонированная зональная зенитная ракетная оборона г. Москвы и Московского промышленного района.

Для противовоздушной обороны других важных административно-промышленных центров и объектов территории страны и Вооруженных Сил были созданы перевозимые ЗРК второго поколения средней дальности С-75, средней и малой дальности С-125 и ЗРС дальнего действия С-200.

Представителем ЗРС третьего поколения является семейство мобильных многоканальных ЗРС типа С-300ПМУ.

При создании ЗРС ряда С-300ПМУ были использованы новейшие достижения конца XX века в области ракетной техники, радиолокации, электроники и связи, а именно:

  • для радиолокатора подсвета цели и наведения ракет и радиолокатора обнаружения были разработаны фазированные антенные решетки, что обеспечило гибкое управление диаграммами направленности;
  • для ЗРС был создан многопроцессорный вычислительный комплекс;
  • впервые была создана система с полной автоматизацией процессов боевой работы (обнаружения, опознавания, сопровождения, целераспределения, целеуказания, отработки целеуказания, захвата цели, ее сопровождения, захвата, сопровождения и наведения ракет, оценки результатов стрельбы);
  • применена твердотопливная одноступенчатая ЗУР;
  • был использован комбинированный метод наведения ЗУР, бинарный метод - "управление через ракету";
  • применен контейнерный метод хранения ЗУР, не требующий регламентных проверок в течение всего периода эксплуатации;
  • в электронной аппаратуре широкое применение нашли интегральные микросхемы.

Следует отметить, что ЗРК и ЗРС первого и второго поколения могли вести эффективную борьбу с самолетами и имели ограниченные возможности для поражения малоразмерных беспилотных средств нападения.

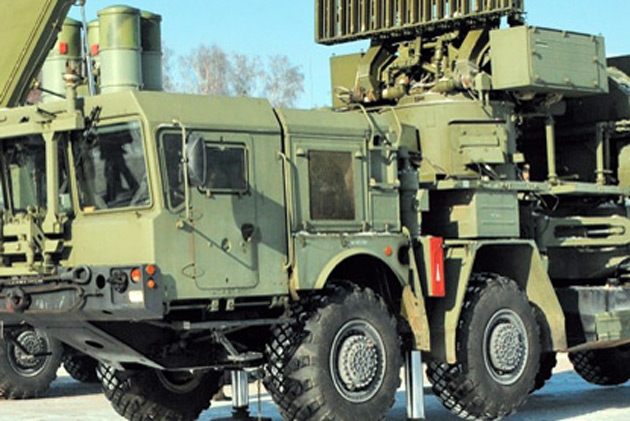

Радиолокационный комплекс 91Н6Е
предназначен для обеспечения
информацией о воздушных объектах
ПБУ 55К6Е.
Фото: Леонид ЯКУТИН

ЗРС третьего поколения типа С-300ПМУ1, С-300ПМУ2 "Фаворит" являются уже универсальными ЗРС, способными поражать аэродинамические, аэробаллистические и баллистические средства нападения, включая тактические и оперативно-тактические баллистические ракеты (БР).

Однако эффективное решение задач воздушно-космической обороны в начале XXI века привело к необходимости разработки более совершенной универсальной и унифицированной мобильной ЗРС дальнего действия и средней дальности 4-го плюс поколения "Триумф".

При создании ЗРС заказчик и разработчики исходили из следующих тенденций развития средств воздушно-космического нападения (СВКН), определенных специализированными организациями Минобороны России:

  • освоение диапазона малых и предельно малых высот полета в зонах поражения огневых средств ПВО;
  • резкое снижение заметности в основных физических полях за счет комплексного использования технологии "Стелс";
  • рост количества СВН в зонах действия средств ПВО за счет применения беспилотных аппаратов;
  • оснащение всех средств в ударах высокоэффективными средствами РЭП;
  • применение высокоточного оружия;
  • расширение производства и принятие на вооружение нестратегических баллистических ракет, в первую очередь, тактических и оперативно-тактических, а также освоение отдельными странами выпуска баллистических ракет средней дальности.

В ЗРС заложены следующие основные принципы построения:

  • открытая архитектура системы (возможность наращивания боевых возможностей) при модульном построении средств системы;
  • многофункциональность системы и возможность создания на базе средств системы элементов противовоздушной обороны различного уровня;
  • возможность использования средств системы как при обороне административно-промышленных объектов, так и при обороне группировок Вооруженных Сил;
  • возможность размещения огневых средств системы на кораблях ВМФ;
  • возможность использования боекомплекта зенитных управляемых ракет эксплуатирующихся в войсках;
  • высокая мобильность и транспортируемость средств системы;
  • высокая эффективность средств системы в условиях огневого и радиоэлектронного подавления.

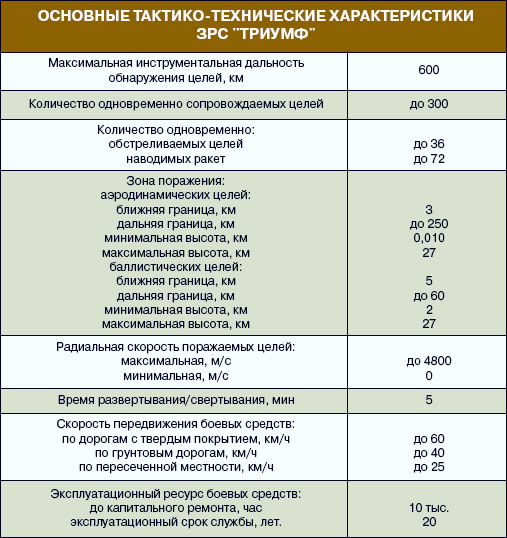

В соответствии с этими принципами построения ЗРС создается в различных версиях (модификациях). Остановимся на рассмотрении основных характеристик одного из вариантов экспортной версии ЗРС "Триумф".

Мобильная многоканальная ЗРС "Триумф" в экспортной версии предназначена для поражения самолетов-постановщиков помех, самолетов радиолокационного дозора и наведения, самолетов-разведчиков, в том числе входящих в состав разведывательно-ударных комплексов, стратегических самолетов-носителей авиационных ракет, крылатых ракет, тактических, оперативно-тактических и баллистических ракет средней дальности, а также других средств воздушного нападения в условиях интенсивного радиопротиводействия.

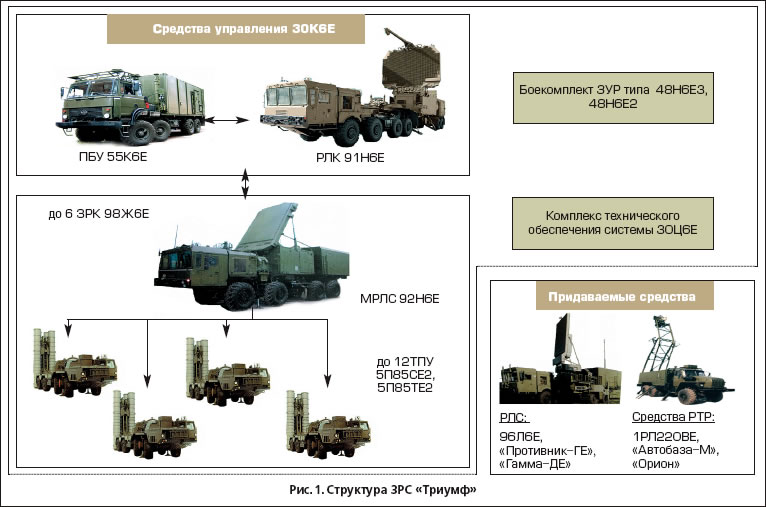

Структура ЗРС «Триумф». Рис. 1

В состав ЗРС "Триумф" входят (рис. 1):

1. Средства управления 30К6Е в составе - пункта боевого управления (ПБУ) 55К6Е, радиолокационного комплекса (РЛК) 91Н6Е;

2. До 6-ти зенитных ракетных комплексов 98Ж6Е, каждый в составе - многофункциональной РЛС (МРЛС) 92Н6Е, до 12 транспортно-пусковых установок (ТПУ) типа 5П85СЕ2, 5П85ТЕ2 с возможностью размещения на каждой 4-х ЗУР типа 48Н6Е3, 48Н6Е2;

3. Боекомплект зенитных управляемых ракет (аппаратурное и программное построение ЗРК 98Ж6Е позволяет использовать ракеты типа 48Н6Е3, 48Н6Е2, а также возможно применение ЗУР 48Н6Е);

4. Комплекс средств технического обеспечения системы 30Ц6Е.

Все боевые средства ЗРС размещаются на самоходных колесных шасси повышенной проходимости, имеют встроенные системы автономного электропитания, ориентирования и топопривязки, связи и жизнеобеспечения. Для обеспечения длительной непрерывной работы средств системы предусмотрена возможность электропитания от средств внешнего электроснабжения.

Предусмотрено использование средств ЗРС в специальных инженерных укрытиях со снятием аппаратных контейнеров МРЛС, ПБУ, РЛК с самоходных шасси.

Основной вид связи между средствами системы - радиосвязь, обеспечивается связь по проводным и стандартным телефонным каналам связи.

В состав системы могут входить ретрансляторы телекодовой и речевой связи для обеспечения территориального разноса ПБУ 55К6Е и ЗРК 98Ж6Е на расстояния до 100 км, а также возимые вышки типа 40В6МР для подъема антенного поста МРЛС 92Н6Е при ведении боевых действий в лесистой и пересеченной местности.

ОАО "ГСКБ "Алмаз-Антей" является головным разработчиком ЗРС в целом, разработчиком ПБУ системы, зенитного ракетного комплекса, многофункционального радиолокатора ЗРК, аппаратуры стартовой автоматики для пусковых установок, радиоэлектронной аппаратуры ЗУР и программно-алгоритмического обеспечения указанных средств. В кооперацию входят ОАО "МКБ "Факел" - головной разработчик зенитных управляемых ракет, ОАО "Научно-исследовательский институт измерительных приборов" - разработчик радиолокационного комплекса обнаружения для командного пункта системы, ОАО "КБ специального машиностроения" - разработчик пусковых установок, а также ряд других широко известных фирм, работающих в области создания ВВТ ПВО.

Размеры района обороны от ударов различных средств воздушного нападения определяются соответствующими характеристиками зон поражения ЗРС "Триумф", количеством ЗРК в составе ЗРС и их взаимным расположением на местности.
Отметим назначение и основные характеристики средств ЗРС "Триумф".

Средства управления 30К6Е предназначены:

для управления боевой работой огневых средств:

  • ЗРК 98Ж6Е системы "Триумф";
  • ЗРС С-300ПМУ2;
  • ЗРС С-300ПМУ1;
  • СПВО "Фаворит" (ЗРС С-300ПМУ2) через СУ 83М6Е2, ЗРС С-300ПМУ1 через СУ 83М6Е;
  • ЗРС "Тор-М1" через батарейный командный пункт (БКП) "Ранжир-М";
  • ЗРПК "Панцирь-С" через ведущую боевую машину или через его БКП;
  • ЗРС инозаказчика - при проведении дополнительных работ по информационно-техническому сопряжению СУ 30К6Е;

приема трассовой информации от радиолокационных средств:

  • дополнительно придаваемых РЛК 91Н6Е;
  • РЛС с трассовым выходом типа ВВО 96Л6Е, "Противник-ГЕ", "Гамма-ДЕ".
  • обеспечения взаимодействия:
  • с вышестоящими командными пунктами (ВКП) Российского производства типа "Байкал-Э" и др.;
  • с соседними СУ 30К6Е, 83М6Е, 83М6Е2;
  • с взаимодействующими КП зрбр типа "Поляна-Д4М1";
  • с взаимодействующими КП истребительной авиации российского производства.

При поставке на экспорт по согласованию с инозаказчиком, с целью интеграции в систему обороны инозаказчика проводятся дополнительные работы по доработке СУ 30К6Е по информационно-техническому сопряжению со средствами ПВО инозаказчика.

ПБУ 55К6Е предназначен для автоматизированного управления боевой работой ЗРС на основе информации от собственных, придаваемых и взаимодействующих источников.

Пункт боевого управления (ПБУ) 55К6Е
предназначен для автоматизированного
управления боевой работой ЗРС
на основе информации от собственных,
придаваемых и взаимодействующих
источников в сложных условиях
боевого применения.
Фото: Леонид ЯКУТИН

ПБУ 55К6Е при управлении боевой работой огневых средств обеспечивает:

  • выработку и выдачу команд на приведение средств в боевую готовность (БГ) и отображает их обратные донесения по БГ;
  • управление режимами работы РЛК 91Н6Е, в том числе режимами опознавания госпринадлежности целей;
  • прием, обработку и отображение радиолокационной (РЛ) информации от управляемых ЗРК, ЗРС, а также информации от ВКП, соседних СУ, средств РЛ поля;
  • решение задач определения дальности до постановщика активных помех по пеленговой информации, поступающей от РЛК 91Н6Е и РЛ средств ЗРК (ЗРС);
  • отбор целей для поражения, распределяет цели по ЗРК и ЗРС и выдает ЦУ на ЗРК (ЗРС, ЗРПК);
  • управление положением секторов боевой работы ЗРК (ЗРС, ЗРПК);
  • управление боевыми действиями и взаимодействием ЗРК (ЗРС, ЗРПК);
  • проведение автономных и совместных с ЗРК (ЗРС) тренировок лиц боевого расчета;
  • передачу на ВКП информации о целях, о боевом состоянии и боевых действиях ЗРК (ЗРС), прием и обработку управляющей информации от ВКП;
  • взаимодействие с соседними СУ и КП радиолокационных средств, с РЛС с трассовым выходом;
  • прием и отображение РЛИ от пассивных РЛС РТР;
  • документирование боевых действий СУ 30К6Е и ЗРК (ЗРС) в процессе боевой работы или тренировки, воспроизведение зарегистрированной информации в реальном масштабе времени на рабочих табло и индикаторах, а также выведение на печать обобщенных результатов боевой работы или тренировки.

ПБУ 55К6Е имеет современное оснащение: ЦВК "Эльбрус-90 микро", аппаратуру комплекса средств передачи данных, аппаратуру внутрисистемной телекодовой и речевой связи, аппаратуру радиолинии связи с РЛК 91Н6Е, аппаратуру громкоговорящей связи, маршрутно-навигационную систему топопривязки и ориентирования.

В ПБУ 55К6Е расположены пять унифицированных рабочих мест (Рис. 2), в том числе:
командира системы ПВО;

  • оператора контроля воздушной обстановки;
  • два рабочих места операторов управления огневыми средствами;
  • рабочее место технологического и боевого обеспечения.

На рабочих местах используются многофункциональные цветные жидкокристаллические индикаторы размером 18 дюймов.

Массо-габаритные характеристики ПБУ 55К6Е в 2 раза меньше аналогичного ПБУ ЗРС С-300ПМУ1.

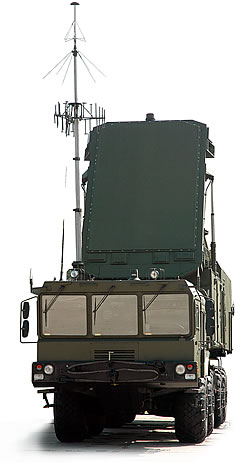

Многофункциональная РЛС 92Н6Е представляет
собой высокопотенциальную 3-х координатную моноимпульсную станцию с фазированной
антенной решеткой проходного типа
с разнообразным набором сигналов.
МРЛС имеет возможность одновременного
трассового сопровождения до 100 целей
и точного сопровождения до 6 целей
во всех условиях боевой работы.
Фото: Георгий ДАНИЛОВ


РЛК 91Н6Е предназначен для обеспечения радиолокационной информацией ПБУ 55К6Е и должен обеспечивать:

  • обнаружение и сопровождение аэродинамических и баллистических целей;
  • определение госпринадлежности целей;
  • определение пеленгационных направлений на постановщики активных помех.


Для максимальной адаптации к воздушной обстановке в РЛК 91Н6Е реализованы различные режимы кругового обзора и секторного обзора, в том числе с остановленным приводом вращения антенны и наклоном ФАР. Для эффективного использования энергии в РЛК применена двухсторонняя ФАР проходного типа со сканированием луча в двух плоскостях.

Для обеспечения помехозащищенности в РЛК 91Н6Е производится анализ помеховой обстановки, электронная перестройка несущей частоты от импульса к импульсу, введены специальные высокопотенциальные режимы секторного обзора пространства.

ЗРК 98Ж6Е обеспечивает выполнение боевых задач как при управлении от СУ 30К6Е, так и при ведении автономных боевых действий. Автономные боевые действия ЗРК 98Ж6Е системы "Триумф" обеспечиваются по результатам поиска целей МРЛС 92Н6Е в секторе ответственности, а также по данным, получаемых от РЛС с трассовым выходом, придаваемой ЗРК 98Ж6Е.


МРЛС 92Н6Е решает следующие задачи:

  • поиск цели по данным ЦУ или автономно, захват цели на автосопровождение, в том числе в условиях воздействия активных и пассивных помех, метеообразований и отражений от местных предметов;
  • контроль государственной принадлежности сопровождаемых целей;
  • отбор целей на поражение, автоматическое решение задачи пуска, постановку на подготовку, пуск, захват, сопровождение и наведение ЗУР на сопровождаемые цели, обеспечение подрыва боевого снаряжения с автоматической оценкой боевой работы.

МРЛС 92Н6Е представляет собой высокопотенциальную 3-х координатную моноимпульсную станцию с фазированной антенной решеткой проходного типа, с разнообразным набором сигналов. МРЛС имеет возможность одновременного трассового сопровождения до 100 целей и точного сопровождения до 6 целей во всех условиях боевой работы. МРЛС 92Н6Е осуществляет автоматический обмен информацией с СУ 30К6Е.

Использование в МРЛС 92Н6Е современного высокопроизводительного вычислительного комплекса "Эльбрус-90 микро" в совокупности с современной аппаратурой формирования и обработки сигналов позволяет реализовать высокие боевые возможности МРЛС в различных условиях боевого применения за счет:

  • применения разнообразных зондирующих сигналов с разной энергетикой и длительностью;
  • оперативного управления параметрами луча;
  • переменного темпа обращения к целям и ракетам.


В МРЛС приняты радикальные меры по улучшению качества подавления активных шумовых помех прикрытия.


В боекомплект ЗРС "Триумф" входят зенитные управляемые ракеты 48Н6Е3, 48Н6Е2, предназначенные для поражения аэродинамических и баллистических целей в широком диапазоне высот, дальностей и скоростей.

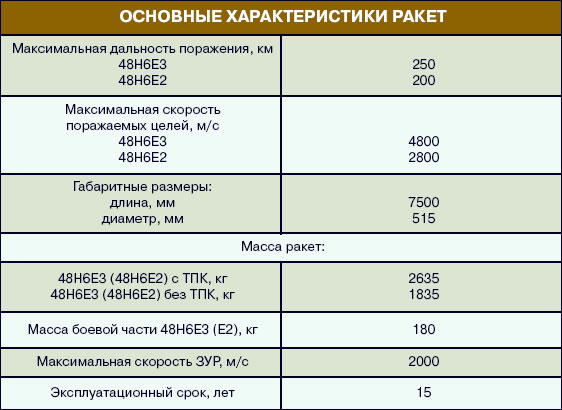

ЗУР 48Н6Е3 и 48Н6Е2 с дальностью полета 250 км и 200 км имеют одинаковую компоновку и полуактивные ГСН, работающие по целям со скоростями до 4800 м/с и 2800 м/с соответственно, а также модернизированное адаптивное боевое снаряжение, специально разработанное для повышения эффективности поражения баллистических целей.

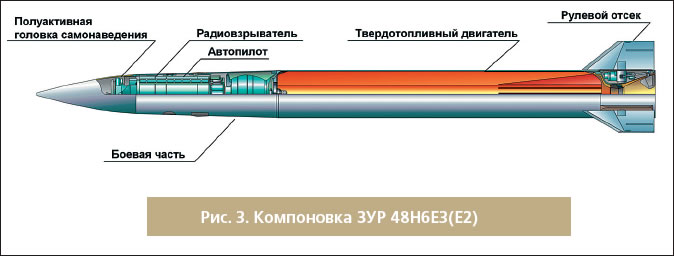

Ракеты 48Н6Е3, 48Н6Е2 (рис.3) одноступенчатые с твердотопливным двигателем, выполненные по нормальной аэродинамической схеме, старт - вертикальный, катапультный из транспортно-пусковых контейнеров.
В состав ракет 48Н6Е3, 48Н6Е2 входят:

  • твердотопливный двигатель с пиротехническими средствами воспламенения;
  • бортовое оборудование (полуактивная головка самонаведения, приемо-ответчик для обмена информацией по линии связи ракета - МРЛС, автопилот);
  • боевое снаряжение (боевая часть, радиовзрыватель, предохранительно-исполнительный механизм);
  • бортовой источник питания.

Транспортно-пусковые установки типа 5П85СЕ2, 5П85ТЕ2 обеспечивают размещение, хранение, транспортирование, автоматическую предстартовую подготовку и пуск ЗУР из транспортно-пусковых контейнеров (ТПК), а также передачу на МРЛС информации о состоянии ТПУ и ракет. На одной ТПУ 5П85СЕ2, 5П85ТЕ2 размещается до 4-х ЗУР 48Н6Е3(48Н6Е2).

В заключение отметим, достоинства рассмотренной экспортной версии ЗРС "Триумф" в сравнении с ЗРС типа С-300ПМУ1:

  • расширен класс поражаемых целей до скоростей полета 4800 м/с (баллистических ракет средней дальности с дальностью полета до 3000-3500 км);
  • существенно увеличены зоны поражения малоразмерных целей и целей типа "Стелс" (на 50 % по дальности поражения) благодаря увеличению энергетического потенциала РЛК 91Н6Е и МРЛС 92Н6Е;
  • существенно повышена помехозащищенность системы путем внедрения новых средств помехозащиты;
  • существенно повышена надежность, уменьшен объем и энергопотребление средств системы применением наиболее совершенной радиоэлектронной аппаратуры, нового оборудования для автономного электроснабжения, новых транспортных средств.



Александр Алексеевич Леманский,
генеральный конструктор ЗРС "Триумф", заслуженный деятель науки РФ, доктор технических наук, профессор.

Игорь Рауфович Ашурбейли,
генеральный директор ОАО "ГСКБ "Алмаз-Антей" имени академика А. А. Расплетина, кандидат технических наук.

Николай Эдуардович Ненартович,
первый заместитель генерального конструктора ОАО "ГСКБ "Алмаз-Антей", кандидат технических наук.

Источник: журнал "Военно-космическая оборона", выпуск № 3, 2008 год
