Система воздушно-космической обороны. Разработка зенитных ракетных систем и комплексов в ОАО «ГСКБ «Алмаз-Антей»

Автор: И. Р. Ашурбейли

Опубликовано во II томе «Вооружение России на рубеже веков»

Ашурбейли Игорь Рауфович, генеральный директор ОАО «ГСКБ «Алмаз»-Антей»

Игорь Рауфович Ашурбейли родился 9 сентября 1963 года в Баку. В 1985 году окончил Азербайджанский институт нефти и химии. Трудовую деятельность начал в лаборатории автоматизации производственных процессов Всесоюзного научно-исследовательского института переработки газа. В 1990 году создаёт Всесоюзное научно-производственное объединение «Социум». С 1991 года – учредитель и генеральный директор АО «Международное бюро информации и телекоммуникаций», созданного совместно с НПО «Алмаз». С 1994 года работает в ЦКБ «Алмаз».

Руководитель базовой организации НТС ВПК, с 2000 года – генеральный директор ОАО «Головное системное конструкторское бюро «Алмаз-Антей» имени академика А. А. Расплетина» (ОАО «ГСКБ «Алмаз-Антей»), кандидат технических наук, действительный член Академии инженерных наук имени А. М. Прохорова, лауреат премии Правительства Российской Федерации, лауреат национальной премии «Человек года – 2009» – за создание и внедрение зенитной ракетной системы С-400 «Триумф».

Много внимания уделяет подготовке дипломированных специалистов для ОПК РФ, является заведующим базовыми кафедрами МИРЭА и МФТИ при ОАО «ГСКБ «Алмаз-Антей».

C середины 50-х годов XX века и до настоящего времени основу противовоздушной обороны СССР, а впоследствии России, составляют зенитные ракетные системы (ЗРС) и комплексы (ЗРК) – разработки образованного постановлением Совета Министров СССР от 8 сентября 1947 года №№3140 – 1026 Специального бюро №1, которое тем же решением было определено головным предприятием в стране по разработке управляемого ракетного оружия.

За годы своего существования предприятие расширяло тематику работ и неоднократно меняло своё название. В 2008 году предприятие преобразовано в Открытое акционерное общество «Головное системное конструкторское бюро Концерна ПВО «Алмаз-Антей» имени академика А. А. Расплетина» (ОАО «ГСКБ «Алмаз-Антей»).

ОАО «ГСКБ «Алмаз-Антей» является одним из ведущих предприятий в мире в области создания зенитных ракетных систем противовоздушной обороны, предприятием разработаны и поставлены на вооружение:

  • зенитная ракетная система противовоздушной обороны г. Москвы С-25 (1955 год);
  • зенитный ракетный комплекс средней дальности С-75 (1959 год);
  • зенитный ракетный комплекс малой дальности С-125 (1961 год);
  • зенитная ракетная система большой дальности С-200 (1967 год);
  • семейство многоканальных зенитных ракетных систем С-300П (1979 – 2007 годы);
  • многоканальная зенитная ракетная система большой и средней дальности 40Р6 «Триумфатор» (2007 год).

Определяющий вклад в разработку многоканальной ЗРС С-25 и последующих комплексов (С-75, С-125, С-200) внёс генеральный конструктор, академик, Герой Социалистического Труда, лауреат Ленинской и Государственной премий СССР, выдающийся отечественный учёный – основатель научной школы разработки зенитных ракетных систем А. А. Расплетин.

Генеральными конструкторами в дальнейшем были: академик, дважды Герой Социалистического Труда, лауреат Ленинской премии, Государственных премий СССР и РФ Б. В. Бункин (1968 – 1998 годы), доктор технических наук, профессор, лауреат Государственной премии СССР А. А. Леманский (1998 – 2007 годы). С 2008 года генеральным конструктором является доктор технических наук, профессор, лауреат премии Правительства РФ А. И. Лаговиер.

Разработка ЗРС С-300П и ряда её модификаций осуществлена под руководством Б. В. Бункина и А. А. Леманского. Разработкой ЗРС 40Р6 «Триумфатор» руководил А. А. Леманский.

В ЗРС и ЗРК первого и второго поколений – С-25, С-75, С-125, С-200 – были заложены следующие конструктивно-технические решения:

  • в РЛС использовались зеркальные антенны;
  • в вычислительных средствах, средствах связи и передачи данных использовалась в основном аналоговая техника;
  • использовались сравнительно простые в технической реализации методы командного наведения и самонаведения ЗУР;
  • ЗУР для поддержания требуемой боеготовности подвергались регламентным проверкам;
  • в качестве элементной базы наземных и бортовых радиоэлектронных средств использовались ламповые и полупроводниковые схемы.

ЗРС и ЗРК первого и второго поколений могли вести эффективную борьбу с самолётами и имели ограниченные боевые возможности для поражения малоразмерных беспилотных средств нападения.

Представителем ЗРС третьего поколения является семейство мобильных многоканальных ЗРС ряда С-300П.

Зенитные ракетные системы ряда С-ЗООП

В 60-е годы XX века происходит дальнейшее развитие средств воздушного нападения. Появились новые самолёты стратегической и тактической авиации с существенно улучшенными тактико-техническими характеристиками. Был создан новый вид средств воздушного нападения – стратегические крылатые ракеты. Они могли прорывать противовоздушную оборону объектов на предельно малых высотах, огибая рельеф местности. Изменилась тактика воздушного нападения. Основой её стали массированные спланированные налёты пилотируемых и беспилотных средств под прикрытием разнообразных радиопомех.

В декабре 1966 года вышло решение Комиссии Президиума Совета Министров СССР по военно-промышленным вопросам о начале работ по созданию унифицированной зенитной ракетной системы С-300 – единой для Войск ПВО, Сухопутных войск и Военно-Морского Флота.

Для Войск ПВО страны создавалась мобильная, многоканальная зенитная ракетная система средней дальности действия С-300ПМУ, способная поражать современные и перспективные средства воздушного нападения на всех высотах.

При создании ЗРС С-300ПМУ были использованы новейшие достижения в области ракетной техники, радиолокации, электроники и связи:

  • для радиолокатора подсвета цели и наведения ракет, а также радиолокатора обнаружения разработаны фазированные антенные решётки, что обеспечило гибкое управление диаграммами направленности;
  • для ЗРС создан многопроцессорный вычислительный комплекс;
  • впервые создана система с полной автоматизацией процессов боевой работы (обнаружения, опознавания, сопровождения, целераспределения, целеуказания, отработки целеуказания, захвата цели, её сопровождения, захвата, сопровождения и наведения ракет, оценки результатов стрельбы);
  • применена твёрдотопливная одноступенчатая ЗУР;
  • использован комбинированный метод наведения ЗУР, бинарный метод – «управление через ракету»;
  • применён контейнерный метод хранения ЗУР, не требующий регламентных проверок в течение всего периода эксплуатации;
  • в электронной аппаратуре широкое применение нашли интегральные микросхемы.

Максимальную унификацию удалось обеспечить только между вариантами ЗРС С-300 для войск ПВО и ВМФ (С-300ПМУ и С-300Ф). Сухопутный вариант С-300В в связи со специфическими требованиями имел существенные конструктивные отличия. Для войск ПВО и для ВМФ необходимо обеспечивать длительное круглосуточное дежурство боевого расчёта на рабочих местах, что требовало больших объёмов и габаритов боевых кабин. Для сухопутных войск важным было требование малогабаритности, компактности и высокой маршевой проходимости, что вызывало необходимость гусеничного хода, в отличие от колёсных кабин в варианте С-300ПМУ.

В начале 1990-х годов завершено создание принципиально новой системы ряда С-300П – ЗРС С-З00ПМУ1. Она способна отражать массированные удары как современных, так и перспективных средств воздушного нападения, в том числе изготовленных по технологии «Стелс», во всём диапазоне их боевого применения и при наличии интенсивных активных и пассивных помех. Основные средства этой системы используются также и для построения системы противовоздушной обороны кораблей ВМФ. Система поставлена ряду иностранных государств.

Система С-300ПМУ1 может вести боевые действия автономно, по целеуказанию от средств управления (СУ) 83М6Е и по информации от придаваемых автономных средств целеуказания.

В состав системы входят:

•боевые средства:

  • радиолокатор подсвета наведения (РПН);
  • до 12 пусковых установок (ПУ);
  • топопривязчик;
  • зенитные управляемые ракеты;

•средства технического обеспечения системы:

  • средства технической эксплуатации и хранения ракет;
  • ЗИП одиночный и групповой;
  • средства внешнего электропитания РПН и ПУ, а также автономный источник электропитания;
  • автомобили.

К каждой системе могут придаваться дополнительные РЛС типа: 76Н6, 36Д6, 96Л6Е.

РПН работает в X-диапазоне длин волн и состоит:

  • из антенного поста в составе антенного устройства, приёмо-передающей аппаратуры, аппаратуры опознавания, опорно-поворотного устройства с азимутальным датчиком углового положения;
  • аппаратного контейнера в составе многопроцессорного вычислительного комплекса, аппаратуры обработки сигналов, рабочих мест командира ЗРК и операторов боевого расчёта, аппаратуры связи, документирования и тренировки, средств автономного электроснабжения.

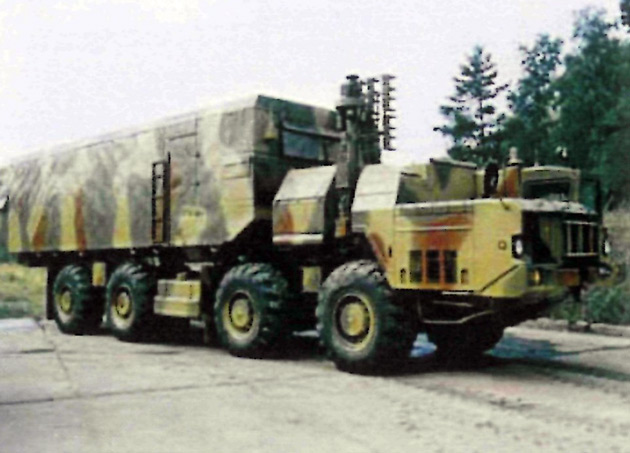

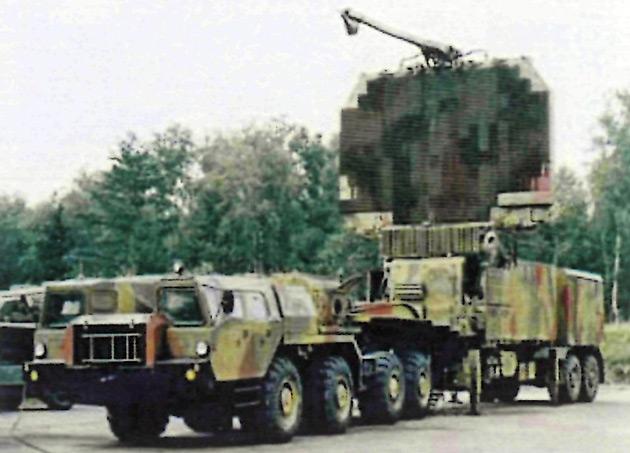

Пункт боевого управления и радиолокатор обнаружения целей СУ 83М6Е

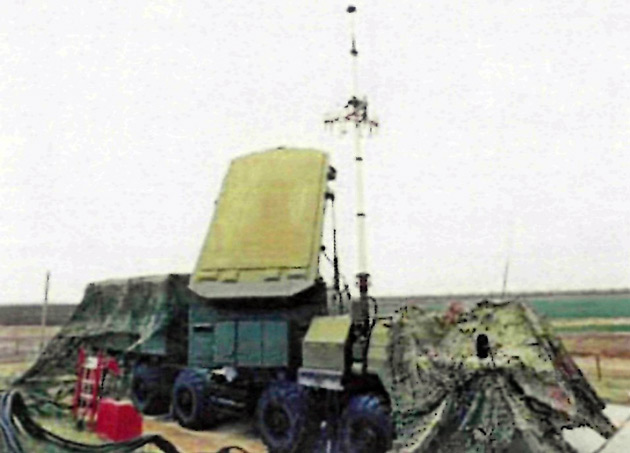

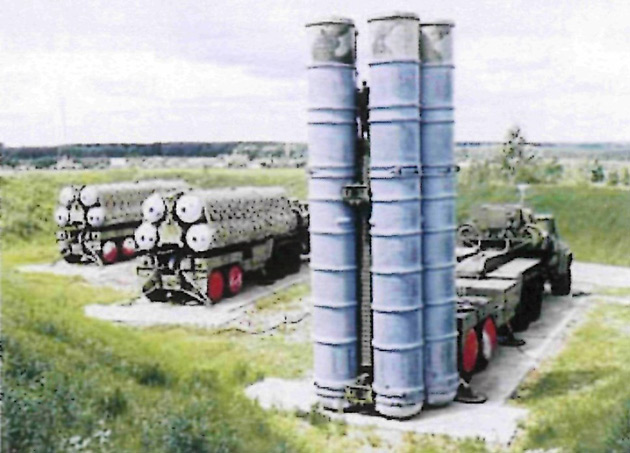

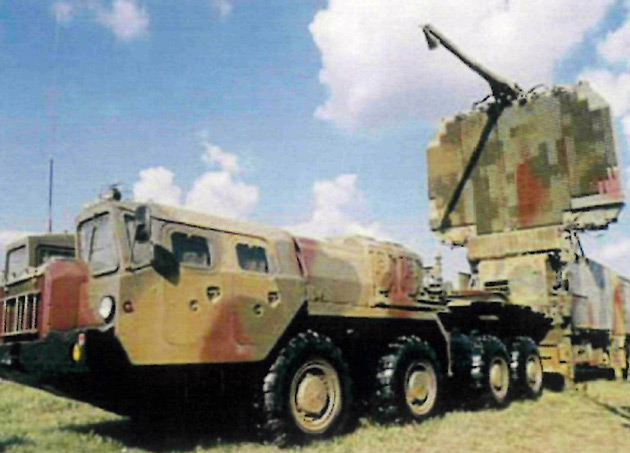

Радиолокатор подсвета наведения и пусковая установка ЗРС С-300ПМУ1



В аппаратном контейнере РПН обеспечены комфортабельные условия для работы боевого расчёта.

По данным целеуказания РПН осуществляет обнаружение цели, её захват и переход на автоматическое сопровождение. Обнаружение и захват цели выполняются автоматически. В сложной помеховой обстановке может быть использован ручной режим.

По координатной информации о сопровождаемых целях РПН автоматически определяет условия обстрела целей и вырабатывает рекомендации по моментам пуска ракет. Разрешение на пуск ракеты даётся командиром зенитной ракетной системы (ЗРС). Перед обстрелом цели производится автоматическое опознавание её государственной принадлежности («свой-чужой»).

РПН захватывает и сопровождает ракеты, подсвечивает цели для обеспечения работы полуактивных радиопеленгаторов и радиовзрывателей ракет.

ЗРС может обстреливать одновременно до 6 целей. Возможен обстрел каждой цели одной зенитной управляемой ракетой или залпом из двух. В последнем случае пуск первой ракеты осуществляется оператором, второй – автоматически. Темп стрельбы – 3 секунды.

Наведение ЗУР на цели осуществляется по командам РПН, передаваемым на борт ракеты. Команды наведения вырабатываются по координатам цели и ракеты, измеряемым РПН, и по данным сопровождения цели бортовым радиопеленгатором ЗУР (наведение через ракету). Благодаря такому методу наведения удаётся реализовать всё лучшее как в командном методе наведения, так и в полуактивном, что обеспечивает высокую точность наведения ракеты при работе в условиях постановки активных помех различных типов, при обстрелах групповых и низколетящих целей. На конечном участке траектории (за 1 – 2 секунды до встречи) наведение ракеты осуществляется в основном по данным бортового радиопеленгатора. После обстрела цели автоматически оценивается результат стрельбы и производится освобождение целевого и ракетного каналов для обстрела новой цели.

Пусковые установки обеспечивают автоматическую предстартовую подготовку и пуск ракет по командам от РПН, а также их транспортирование и хранение.

В состав ПУ входят электромеханические и гидравлические устройства для установки и подъёма в рабочее положение четырёх транспортно-пусковых контейнеров (ТПК) с ЗУР, аппаратура их подготовки и пуска, автономные средства электроснабжения.

ЗУР 48Н6Е – одноступенчатая с твёрдотопливным двигателем, размещается в ТПК в полностью снаряжённом виде, не требует проверок и регулировок в течение срока эксплуатации (минимум 15 лет). Стартовая масса ЗУР – 1835 кг, длина – 7,5 м. Масса ЗУР с ТПК – 2560 кг. Старт из ТПК – вертикальный, катапультный с запуском двигателя на высоте = 25 м. После старта ракета интенсивно склоняется с помощью газовых рулей. За время работы двигателя ЗУР разгоняется, и последующий её полет совершается по инерции по энергетически выгодной траектории.

Ракета оснащена: бортовым радиопеленгатором; бортовым радиооборудованием, обеспечивающим обмен информации по линии связи «ракета – РПН»; автопилотом; радиовзрывателем и боевой частью, подрыв которой осуществляется по команде от радиовзрывателя; предохранительно-исполнительным механизмом; бортовым источником питания.

Средства управления 83М6Е предназначены для управления несколькими системами С-300ПМУ1, С-300ПМУ, С-200ВЭ при общем их количестве – до 6.

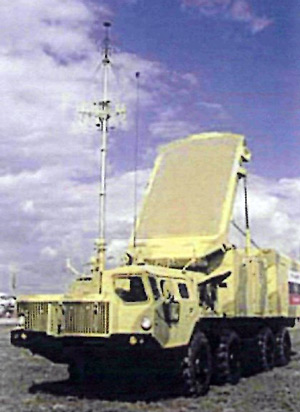

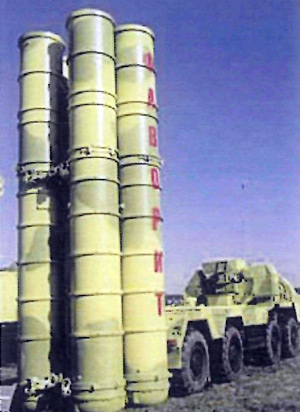

Радиолокатор подсвета наведения и пусковая установка системы ПВО «Фаворит»



  • зенитные управляемые ракеты (аппаратурное и программное построение ЗРС С-300ПМУ2 позволяет использовать ракеты типа 48Н6Е2, 48Н6Е);
  • средства технического обеспечения системы, средства технической эксплуатации и хранения ракет 82Ц6Е2;
  • комплект группового запасного имущества (ЗИП-2).

В состав системы «Фаворит» могут входить ретрансляторы 15Я6МЕ телекодовой и речевой связи для обеспечения территориального разноса (до 90 км) командного пункта системы и зенитных ракетных комплексов (до двух ретрансляторов на каждое направление).

Все боевые средства системы размещаются на самоходных колёсных шасси повышенной проходимости, имеют встроенные системы автономного электропитания, связи и жизнеобеспечения. Для обеспечения длительной непрерывной работы средств системы предусмотрена возможность электропитания от средств внешнего электроснабжения.

Предусмотрено использование средств системы в специальных инженерных укрытиях со снятием РПН, ПБУ, РЛО с самоходных шасси. При этом предусмотрена возможность установки антенного поста РПН на вышке типа 40В6М и установки антенного поста РЛО на вышке типа 8142КМ.

Обеспечивается транспортирование средств системы железнодорожным, водным и воздушным транспортом.

Система ПВО «Фаворит» обеспечивает ведение боевых действий как самостоятельно, так и во взаимодействии с вышестоящими КП (ВКП) или внешними средствами радиолокационной информации.

Ведение боевых действий самостоятельно осуществляется по совокупности информации от радиолокационных средств, входящих в состав СУ 83М6Е2 и ЗРС С-300ПМУ2, а также придаваемых системам С-З00ПМУ2 радиолокационных станций типа: 96Л6Е, 76Н6, 36Д6. В СУ 83М6Е2 предусмотрена также возможность управления боевой работой ЗРС С-300ПМУ1.

В результате модернизации система ПВО «Фаворит» по сравнению с ЗРС С-300ПМУ1 и СУ 83М6Е обладает следующими повышенными характеристиками:

  • увеличенной дальней границей предельной зоны поражения аэродинамических целей на встречных и догонных курсах до 200 км против 150 км;
  • приближенной ближней границей зоны поражения аэродинамических целей до 3 км против 5 км;
  • повышенной эффективностью поражения баллистических ракет, в том числе ОТБР с дальностью пуска до 1000 км, с обеспечением подрыва боевого заряда баллистических ракет на траектории полёта;
  • повышенной вероятностью поражения аэродинамических целей;
  • повышенной помехозащищённостью от активных шумовых помех прикрытия;
  • повышенной автономностью ведения боевых действий ЗРС в режиме живучести за счёт придаваемой РЛС 96Л6Е;
  • расширенной возможностью тренировки боевых расчётов за счёт увеличения типажа имитируемых целей и количества траекторий их полёта, а также использования учебно-тренировочного комплекса «АЛТЕК-300»;
  • повышенными эксплуатационными и эргономическими характеристиками;
  • расширенным объёмом регистрируемой информации о боевых действиях.

Реализация новых технических решений обеспечивается следующими доработками средств системы С-300ПМУ1 и средств управления 83М6Е до уровня характеристик системы ПВО «Фаворит».

Доработки ЗРС С-300ПМУ1:

  • ввод новой ЗУР 48Н6Е2 с модифицированным боевым снаряжением;
  • ввод в аппаратный контейнер нового высокопроизводительного вычислительного комплекса «Эльбрус-90 микро»;
  • доработка программного обеспечения вычислительного комплекса «Эльбрус-90микро» в части ввода нового терминального метода наведения, повышающего точность наведения на баллистические цели, и нового адаптивного управления боевым снаряжением, обеспечивающего эффективность их поражения, а также программ управления и наведения в расширенной части зоны поражения аэродинамических целей;
  • ввод в аппаратный контейнер новых рабочих мест командира и оператора пуска, выполненных на современной элементной базе и включающих жидкокристаллические матрицы и ЭВМ «Багет-23В», обеспечивающих, в том числе использование в любых сочетаниях расширенной номенклатуры ЗУР;
  • модернизация цифрового вычислителя фаз (ЦВФ), обеспечивающая реализацию нового алгоритма с независимым управлением ориентацией лучей компенсационных антенн;
  • использование в РПН нового входного малошумящего СВЧ усилителя;
  • ввод в РПН новой высоконадёжной аппаратуры связи и навигационного комплекса «Ориентир», использующего в работе спутниковый и одометрический каналы, а также радионавигационную информацию;
  • ввод аппаратуры современной речевой связи, разработанной на базе радиостанции Р-168-25УЕ;
  • использование радиолокационной информации от придаваемой РЛС 96Л6Е;
  • доработка аппаратуры антенного поста и пусковых установок, обеспечивающей реализацию перечисленных мер и повышающей надёжность её работы.

Доработки СУ 83М6Е:

  • ввод в СУ вновь разработанного унифицированного пункта боевого управления (ПБУ) 54К6Е2. Он унифицирован по составу аппаратуры с ПБУ 55К6Е ЗРС С-400 «Триумф» и выполнен на базе шасси УРАЛ-532361. ПБУ 54К6Е2 создан путём ввода:
  • ВК «Эльбрус-90микро» с программным обеспечением (ПО), в том числе с ПО для управления РЛО 64Н6Е2;
  • унифицированных рабочих мест с использованием ЭВМ «РАМЭК» и жидкокристаллических матриц;
  • модернизированной аппаратуры телекодовой связи с возможностью передачи речевой информации;
  • радиорелейной станции миллиметрового диапазона«Луч-М48» для обеспечения радиосвязи между ПБУ и РЛО;
  • аппаратуры связи 93Я6-05 для связи с РЛО, ВКП и внешними источниками радиолокационной информации;
  • аппаратуры современной речевой связи, разработанной на базе радиостанции Р-168-25УЕ;
  • документирования процессов боевой работы в ВК «Эльбрус-90микро».

Применяемая усовершенствованная аппаратура унифицированного ПБУ обеспечивает:

  • уменьшение габаритов, массы и электропотребления по сравнению с аппаратурой ПБУ СУ 83М6Е в 3 – 4 раза;
  • повышение надёжности и эксплуатационных характеристик.

Аппаратура ПБУ 54К6Е2 находится в контейнере, имеющем вдвое меньший объём, масса ПБУ 54К6Е2 в два раза меньше ПБУ 54К6Е СУ 83М6Е.

Система «Фаворит» легко интегрируется в различные системы ПВО. Размеры района обороны системы ПВО «Фаворит» от ударов различных средств воздушного нападения определяются соответствующими характеристиками зон поражения ЗРС С-300ПМУ2, количеством ЗРС в составе системы ПВО «Фаворит» и их взаимным расположением на местности.

В состав 83М6Е входят: пункт боевого управления (ПБУ) и радиолокатор обнаружения (РЛО).

Средства 83М6Е осуществляют управление системами по собственным радиолокационным данным, по данным от управляемых систем, а также по информации от средств управления 83М6Е соседних группировок и средств управления вышестоящего уровня.

ПБУ и РЛО смонтированы, соответственно, на автомобильном шасси и автопоезде высокой проходимости. Обладая высокой мобильностью, они могут быть развёрнуты на местности за пять минут без предварительной подготовки позиции. Предусмотрена возможность размещения аппаратных контейнеров ПБУ и РЛО в стационарных сооружениях.

Аппаратура пункта боевого управления находится в аппаратном контейнере. В нём размещены – многопроцессорный цифровой вычислительный комплекс; рабочие места операторов; аппаратура документирования боевых действий; аппаратура связи с командными пунктами вышестоящего уровня, управляемыми системами, со средствами управления соседних группировок и с РЛО. В аппаратном контейнере ПБУ обеспечены комфортабельные условия для боевого расчёта.

ПБУ решает в автоматическом режиме следующие задачи:

  • управление режимами обзора РЛО;
  • завязка и трассовое сопровождение целей, обнаруживаемых РЛО;
  • отождествление и обобщение трасс, сопровождаемых по данным РЛО, управляемых систем, соседних и вышестоящих средств управления;
  • опознавание государственной принадлежности целей;
  • отбор целей для поражения и их распределение между управляемыми системами;
  • выдача целеуказания системам;
  • обеспечение взаимодействия систем в сложной помеховой обстановке;
  • обеспечение взаимодействия с соседними и вышестоящими средствами управления;
  • документирование результатов боевых действий 83М6Е и управляемых систем;
  • обеспечение тренировок боевого расчёта ПБУ автономно и совместно с боевыми расчётами управляемых систем.

РЛО работает в S-диапазоне длин волн, обеспечивая обнаружение целей и измерение их координат в условиях воздействия отражений от подстилающей поверхности, местных предметов, метеообразований, дипольных отражателей (пассивных помех) и активных помех прикрытия и самоприкрытия. РЛО обеспечивает также опознавание государственной принадлежности целей.

В последние годы создана наиболее совершенная модификация ЗРС этого ряда – система ПВО «Фаворит» в составе средств управления 83М6Е2 и ЗРС С-300ПМУ2.

В состав системы ПВО «Фаворит» входят:

  • средства управления 83М6Е2 в составе: унифицированного пункта боевого управления 54К6Е2, радиолокатора обнаружения 64Н6Е2, комплекта одиночного запасного имущества (ЗИП-1);
  • до шести ЗРС С-300ПМУ2 (каждая в составе РПН 30Н6Е2), до двенадцати пусковых установок (ПУ) 5П85СЕ2, 5П85ТЕ2 с возможностью размещения на каждой из четырёх ЗУР типа: 48Н6Е2, 48Н6Е;

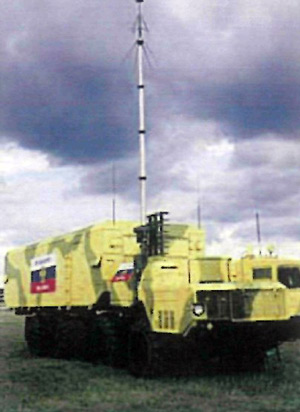

Пункт боевого управления и радиолокатор обнаружения целей СУ 83М6Е2



Опубликовано во II томе «Вооружение России на рубеже веков», ИД «Оружие и технологии»
